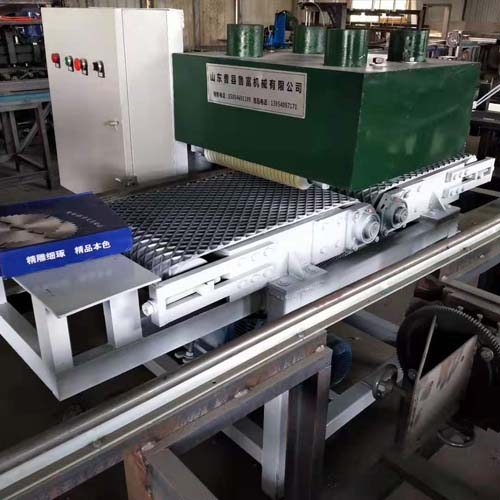

多片鋸工作原理 履帶式多片鋸

多片鋸工作原理：機器工作原理：首先，按照木塊高度的不同，人工將木塊進行初步分類，并將其放置在自動上料平臺上， 同時，旋轉粗調手輪21，將壓緊機構19調整至相應尺寸范圍內。自動上料機構8將上料平臺上的木塊24橫向推送至前級氣缸27處，前級氣缸27將木塊推送至下一工位，高度檢測裝置22檢測木塊高度。PLC根據高度檢測值和光電碼盤14反饋的壓緊機構17的位置值，分析處理后驅動步進電機12相應的正反轉，通過減速器15、精調絲杠副16、精調導軌18等機構，實現壓緊機構19對木塊壓緊力的自動調整。后級氣缸26繼續推送木塊；牽引電機10驅動安裝在壓緊機構上的牽引輥12，將木料牽引送入圓鋸裝置，鋸片電機1帶動圓鋸片4鋸切木料，完成木塊的鋸切加工。調整安裝在鋸切主軸上的圓鋸片數量，可將單木塊鋸切成不同數量的薄板。板材多片鋸

新型自動多片鋸的設計：針對木材加工現場殘留大量不規整小木塊、木材綜合利用率低的現狀，設計一種基于PLC控制的新型自動多片鋸，實現非規整木塊的自動化鋸切生產.新型自動多片鋸由自動上料部件、高度檢測部件、自動牽引部件、圓鋸調整部件等關鍵部件組成。實際生產表明，新型自動多片鋸能自動鋸切不規整的小木塊，鋸切400 mm長單木塊的時間少于10s，可有效提高木材的綜合利用率和木材加工的生產效率，降低工人勞動強度，保護工人身體健康。履帶多片鋸 圓木推臺鋸
